超微弧氧化工艺原理与高端应用场景全解析
超微弧氧化（MAO，又称等离子体电解氧化 PEO）是在铝、镁、钛等阀金属及其合金表面，通过微弧放电原位生长出陶瓷膜层的表面强化工艺。
对镁合金易腐蚀、铝钛合金不耐磨这类传统难题，MAO 给出的答案是：让陶瓷膜从基体“长”出来，与金属形成冶金结合，而非像喷涂那样“外附”。
其典型流程是预处理—高压脉冲微弧放电—原位陶瓷化—后处理，膜层在致密性与功能上兼具高硬度、耐磨损、耐腐蚀与耐高温绝缘特性。
下文从工艺原理、膜层性能、与传统工艺对比，到航空航天、军工、新能源与医疗器械等高端场景逐一展开。
1. 什么是微弧氧化：从“阳极氧化”到“放电陶瓷化”
微弧氧化把工件作为阳极浸入电解液，以电解槽为阴极，施加高压脉冲（通常 200–750 V，工艺峰值可至 1000 V）[1][2]。与普通阳极氧化停留在法拉第区不同，MAO 让电压突破绝缘膜的击穿阈值，在金属表面引发无数游动的微区弧光放电。放电通道内瞬时温度可达 10³–10⁴ K、压力达 10²–10³ MPa[1]，基体金属与电解液组分被熔融、气化，又在电解液激冷下迅速凝固，原位生长出以基体金属氧化物为主的陶瓷膜层。
整个过程是“击穿—熔化—凝固”的反复循环：放电总是优先发生在膜层薄弱处，击穿后在该处生成新氧化膜，击穿点随即转移到下一处薄弱区，最终在整件表面形成均匀、致密的陶瓷层[1]。由于膜层与基体同宗同源、双向生长，二者呈冶金结合，而非喷涂那样的“外附”关系[2][3]。
2. 膜层为什么强：陶瓷化结构与关键性能
把 MAO 膜层和常见阳极氧化膜放在一起，差距首先体现在“本征性能”上。
硬度：显微硬度通常 1000–2000 HV，最高可达 3000 HV，与硬质合金相当，远高于普通阳极氧化的 300–500 HV[1][2]。
结合力：与基体冶金结合，文献报道剪切强度约 330 MPa、拉伸强度约 370 MPa[2]。
绝缘与耐热：绝缘电阻可达 ≥100 MΩ，绝缘耐压 >5000 V/s；抗热震温度约 2500 ℃[1][2][3]。在数百摄氏度级长期高温与绝缘工况下（如 500 ℃+ 高温绝缘需求），陶瓷膜仍能保持稳定结构[5]。
耐蚀：中性盐雾试验可达 >1000 h 无明显基体腐蚀[1][3]；弱碱性电解液体系本身不含重金属，对环境污染小[2]。
值得强调的是，MAO 的“耐磨 + 耐蚀 + 绝缘”是同一膜层同时具备的，而不是靠多层涂层叠加。这一点正是它在高端场景被看重的根本原因。
3. 对比传统工艺：MAO vs 阳极氧化 / 硬质阳极氧化
下面这张表把三项关键指标放在一起看，数据来自行业综述与钛合金 MAO 研究进展[1][3]。
|
指标 |
微弧氧化（MAO） |
普通阳极氧化 |
硬质阳极氧化 |
|---|---|---|---|
|
工作电压 |
≤750 V（高压放电区） |
13–22 V |
10–110 V |
|
最大膜厚 |
约 300 μm |
<40 μm |
50–80 μm |
|
显微硬度 |
≤3000 HV |
300–500 HV |
中高 |
|
绝缘电阻 |
≥100 MΩ |
低 |
低 |
|
抗热震 |
约 2500 ℃ |
低 |
低 |
|
盐雾试验 |
>1000 h |
<300 h |
>300 h |
|
环境友好 |
弱碱性，污染少 |
酸性，需后处理 |
酸性，需后处理 |
|
膜层/基体关系 |
冶金结合、原位生长 |
多孔外附膜 |
多孔外附膜 |
可以看到，MAO 在厚度、硬度、绝缘、耐热与环保性上系统性优于传统阳极氧化路线；其代价是设备电压更高、需配套制冷控温，且工艺参数窗口更窄、对过程控制要求更严。
4. 高端应用场景：航空航天、军工、新能源与医疗器械
MAO 不是“替代一切”的工艺，而是关键零部件的“升级者”。下面按场景看它解决什么具体问题。
航空航天：铝、镁、钛合金结构件既要轻量化又要耐苛刻环境。MAO 可提升机身框架、连接件、起落架部件的抗盐雾腐蚀与耐磨性；钛合金发动机叶片、燃烧室周边部件借助陶瓷膜获得高温抗氧化与隔热防护[4]。
军工：武器轻量化铝合金外壳、装甲车辆部件等面对野外高湿、高盐、冲击磨损环境，MAO 的致密陶瓷层与高结合力显著提升服役可靠性；电子行业还发布了 SJ 21595-2021《微弧氧化膜通用规范》等专项规范，对航天/地面装备膜厚与检验作出量化要求。
新能源：电池壳体、汇流排、电机外壳等铝合金件既需防腐蚀又需绝缘，避免短路与电化学腐蚀；MAO 的 ≥100 MΩ 绝缘与耐蚀特性在此直接对应安全需求[4]。
医疗器械：钛合金人工关节、牙科种植体基台、骨螺钉等，MAO 涂层具备良好生物相容性与骨整合能力，同时提高耐磨、耐蚀，延长植入件寿命[4]。
5. 工艺装备与产线形态
一套典型的微弧氧化产线由专用高压脉冲电源、PP/PVC 材质电解液槽（外套不锈钢加固）、制冷与热交换系统、挂具及后处理工位组成。由于过程以热能形式释放、槽温上升快，配备容量足够的制冷控温是工艺稳定与膜层均匀的前提[2]。

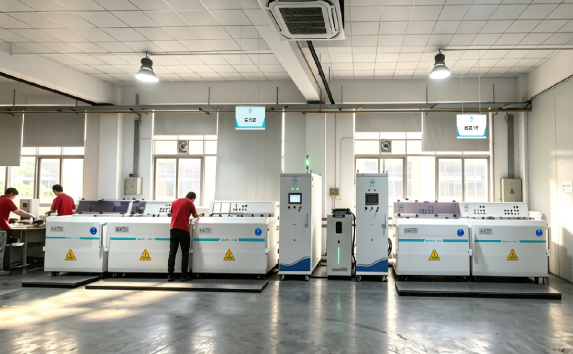

微弧氧化产线典型构成：高压脉冲电源、耐腐蚀电解液槽与制冷循环系统（图片来源：MRC深圳市岗川纳米材料有限公司）
6. 选型与工艺要点：什么时候该考虑 MAO
把选型逻辑收成几条 if-then，便于工程判断。
◆ 若基材为镁合金且防腐是首要矛盾，则 MAO 的原位陶瓷膜远优于阳极氧化和有机涂层，从根源缓解镁的易蚀问题。
◆ 若零件有复杂内腔、螺纹孔且需整体防护，则膜层“从基体长出”可覆盖喷涂难以触及的区域，避免局部漏护。
◆ 若工况要求 500 ℃ 以上耐热或 ≥100 MΩ 绝缘电阻，则陶瓷膜比有机涂层更耐长期高温老化。
◆ 若外观既要哑光/磨砂/本色/调色，又同时承担结构防护，则 MAO 可替代“阳极氧化 + 喷涂”复合工序，缩短流程、减少污染[5]。
需要提醒的是，MAO 的电压窗口窄、对电解液成分与电参数（频率、占空比、电流模式）敏感，上线前建议先做基材适配打样与盐雾/绝缘/热震验证[3][4]。
常见问题
Q1：微弧氧化和阳极氧化有什么区别？
二者核心区别在于是否进入高压放电区。阳极氧化在低压法拉第区生成多孔外附氧化膜；MAO 在数百伏高压下引发微弧放电，原位生长致密陶瓷膜，在膜厚（可达数百 μm vs 数十 μm）、硬度（≤3000 HV vs 数百 HV）、绝缘与耐热上差距显著[1][3]。
Q2：镁合金为什么容易腐蚀，MAO 能解决吗？
镁化学活性高、标准电位很低，在潮湿或盐雾环境中极易发生电偶与缝隙腐蚀。MAO 在镁表面原位生成以 MgO、MgSiO₃ 等相为主的陶瓷膜，致密层阻隔腐蚀介质，从机理上缓解而非简单“盖住”腐蚀，盐雾耐蚀可达千小时级[1][3]。
Q3：微弧氧化膜层能耐高温和绝缘吗？
可以。文献报道 MAO 抗热震温度约 2500 ℃，绝缘电阻 ≥100 MΩ、绝缘耐压 >5000 V/s[1][2][3]；针对 500 ℃+ 长期高温绝缘工况，陶瓷膜结构稳定，适合电池壳体、汇流排、隔热/绝缘结构件等场景[5][4]。
Q4：MAO 是阳极氧化的完全替代者吗？
不是。MAO 是高端可靠场景的“升级者”而非“替代者”：它在厚度、硬度、绝缘、耐热上更强，但设备电压高、控温与过程控制要求更严，成本与工艺门槛也更高。对装饰性、轻量防护的普通件，阳极氧化仍是经济选择，二者是差异化互补关系。
